Termografia

A Termografia é uma técnica que estende a visão humana através do espectro infravermelho.


A termografia consiste no uso de uma câmera infravermelha de medição e captação de imagens para "ver" e "medir" a energia térmica emitida por um objeto.

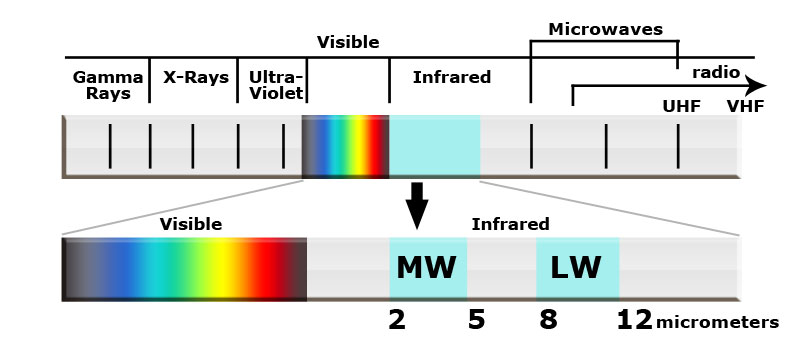

Nem nos damos conta nos dias de hoje como as ondas eletromagnéticas estão presentes em nossas vidas, Quando observamos os vários comprimentos de onda do espectro eletromagnético, verificamos que a faixa do espectro da luz visível é apenas uma pequena
parte quando comparada ao vasto mundo das ondas eletromagnéticas que nos rodeiam. O comprimento de onda do espectro de luz visível localiza-se entre 380 a 750nm e pode variar de pessoa para pessoa, a máxima sensibilidade dos olhos situa-se na faixa de 555 nm, correspondente a cor verde-amarelada. O comprimento de onda do infravermelho no espectro eletromagnético situa-se faixa que vai de 2 a 12µm, sendo impossível de ser detectado pelo olho humano por ser um comprimento de onda muito longo, apenas percebemos seus efeitos sob a forma de calor ou frio. Ao contrario do comprimento de luz visível, qualquer corpo acima de zero grau absoluto 0°K (-273°C) emite radiação infravermelha, sendo assim cubos de gelo emitem infravermelho. Quanto mais alta a temperatura de um objeto maior a radiação infravermelha emitida. Por isso quanto maior a radiação infravermelha emitida, maior será a temperatura medida.


A utilização de câmeras infravermelhas nos permite ver o que nossos olhos não vêm, pois além de visualizar os objetos, calculam e informam a temperatura nos pontos verificados sem contato físico. Geralmente todos os componentes eletromecânicos ficam expostos a aquecimentos excessivos antes da sua falha. Sua utilização no ramo da manutenção preditiva é extremamente valiosa para detecção falhas em sua fase inicial.


Vantagens de uma inspeção termográfica

  • Excelente custo/ beneficio: o custo de uma inspeção termográfica em relação à economia que ela proporciona é imensurável. Pois um bom programa preventivo de inspeções periódicas e intervenções adequadas, elimina a ocorrência de falhas imprevistas e paradas não programadas. Alem de minimizar a ocorrência de prejuízos materiais e até humanos.
  • Sem interrupção do processo produtivo: para apresentação de melhores resultados as inspeções devem ser realizadas nos períodos de plena atividade ou carga.
  • Segurança: As inspeções são realizadas a distâncias seguras, sem necessidade de contato físico entre a instalação e o inspetor
  • Rapidez: a inspeção termográfica é realizada com equipamentos portáteis, tornando-se um processo rápido e de alto rendimento. Em função de resultados instantâneos, possibilita a intervenção imediata caso necessário.

Tecnologia


As câmeras infravermelhas estendem a visão humana, pois produzem imagens do invisível infravermelho, porque é captada e comprimida por lentes especiais e conduzida até a matriz de detectores estes por sua vez fornecem um sinal eletrônico, esse sinal processado é enviado até o visor de LCD, o equipamento também calcula a temperatura de cada ponto. A qualidade de uma câmera depende de vários fatores como, lentes, matriz de detectores, circuito de leitura e tratamento de sinal, programas de linearização e compensação.
